HGLD雙電源自動轉換開關

HGLD雙電源自動轉換開關,刀開關

開關簡介
HGLD系列雙電源自動轉換開關(ATSE)，HGLD雙電源自動轉換開關是集開關與邏輯控制于一體、真正實現機電一體化的新型自動轉換開關，它适用于額定絕緣電壓至1000V、額定頻率50Hz、額定電壓至400V、約定發熱電流至3200A的工企業配電設備中；用作供電系統的主用電源與備用電源的自動轉換或兩台負載設備的自動轉換及安全隔離等；廣泛用于醫院、商場、銀行、高層建築、煤礦、電信、鐵礦、高速公路、機場、工業流水線及軍事設施等不允許電源斷電的重要場合。
開關由控制線路闆發出各種邏輯命令管理電機，由電機轉動經齒輪箱減速後帶動彈簧蓄能、瞬時釋放的操作機構，從而快速地接通與分斷電路或進行電路轉換，通過明顯可見狀态實現安全隔離。
開關可實現全自動、強制"0"、遠程控制、緊急手動等操作；并具有缺相檢測保護、電氣機械互鎖，帶發電機(油機)等功能。開關造型優美，新穎簡潔，體積小、功能全，是同類産品的******選擇。

型号及含義
HGLD雙電源自動轉換開關,刀開關
開關控制類型
Ⅰ型：全自動
Ⅱ型：全自動、強制“0”、遠程控制、帶發電機
Ⅲ型：缺相檢測保護、全自動、強制“0”、遠程控制、帶發電機
開關功能
1．全自動：即自投自複，當常用電源斷電(或斷相)時，開關自動轉換至備用電源;而當常用電源恢複正常後，開關自動返回轉換至常用電源。
2．強制“0”：緊急情況或設備檢修時，啓動強置“0”自鎖按鈕，開關自動轉換至“0”檔切斷雙路電源。
3．遠程控制(遠控)：即遠距離操作控制，啓動“Ⅰ”檔按鈕，則常用電源投入工作;啓動“Ⅱ”檔按鈕，則備用電源投人工作。

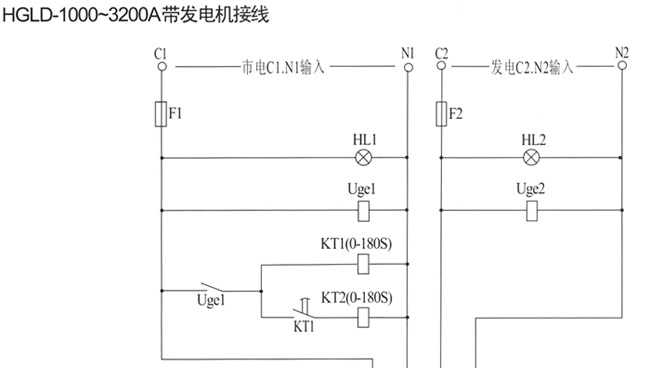

4．帶發電機(油機)：當市電電源斷電(或斷相)時，則發出油機啓動的信号，使油機自動啓動，等發電正常後，開關便自動轉換至發電電源，而當市電電源恢複正常後，開關又自動返回轉換至市電電源,同時發出油機關閉的信号，使油機自動關閉。
5．缺相檢測保護：檢測與保護常(備)用電源任意相的斷電。
開關符合：IEC60947-6-1 GB14048.11；
額定工作電壓(Ue)：AC400V；
額定接通能力(A Rms)：10Ie；
額定分斷能力(A Rms)：8Ie；

約定發熱電流(A)		32	40	63	80	100	125	160	250	400	630	1000	1250	1600	2000	2500	3200
額定絕緣電壓		750V								1000V
介電強度		3KV								5KV
額定沖擊耐受電壓		8KV								12KV
額定工作電流(A)	AC-31	32	40	63	80	100	125	160	250	400	630	1000	1250	1600	2000	2500	3200
	AC-35	32	40	63	80	100	125	160	250	400	630	1000	1000	1600	2000	2000	2500
	AC-33	32	40	63	80	100	125	160	250	400	500	800	800	1000	1250	1250	1600
額定短時耐受電流		7KV					9KV			13KV		26KV
額定限制短路電流		70KV								100KV		120KV
操作力矩(N、m)		12					19		26	39		50			80
電機能耗(W)	啓動	300					325			355		440			600
	正常	55					62			74		98			120
轉換時間(S)		0.45								0.6		1.2			1.5
機械壽命(次)		10000								5500		4000			3000
重量	3極	7.2					8		8.2	14	15	30	34	42	85	76	120
	4極	7.5					8.5		9	16	17	36	40	49	95	98	135

HGLD-32～3200A 雙電源開關的結構圖與特性

1、電氣鑰匙鎖：控制開關内部控制線路電源,電氣鎖開啓時．開關才能實現全自動、強置“0”、遠控操作：電氣鎖關閉時．開關隻可手動操作。
2、操作手柄：使用操作手柄手動操作時．必須先關閉電氣鎖。
3、機械挂鎖:檢修專用的挂鎖機構，檢修時将開關打到“0”檔，再拉起挂鎖機構并上挂鎖，可防止任何的意外(拉起挂鎖則切斷開關内部控制電源開關無法自動，同時可防止手柄套上)。
4、指示件：指示開關的三種狀态(I、0、II)位置,“I”表示開關I接通，“II”表示開關II接通，“0”表示開關I、開關II都斷開。

開戶電氣鎖，開關全自動、強置“0”、遠程控制

鎖住挂鎖機構，可防止手柄套上，同時切斷内部控制電源

HGLD-32～1600A 雙電源開關的外形與安裝尺寸

産品型号 A B C D E F H K L N P R T ФX Y Z

HGLD-32～100/3 215 120 175 100 70 124 200 85 7 30 30 14 2.5 6 38 90

HGLD-32～100/4 245 120 175 130 70 124 230 85 7 30 30 14 2.5 6 38 90

HGLD-125、160/3 268 135 225 140 85 172 245 110 7 33 36 20 3.5 9 56 130

HGLD-125、160/4 298 135 225 170 85 172 275 110 7 33 36 20 3.5 9 56 130

HGLD-250/3 310 170 260 180 110 205 285 110 7 38 50 25 3.5 11 60 145

HGLD-250/4 360 170 260 230 110 205 335 110 7 38 50 25 3.5 11 60 145

HGLD-400/3 375 240 320 225 160 240 350 180 9 42 65 32 5 11 80 188

HGLD-400/4 435 240 320 290 160 240 415 180 9 42 65 32 5 11 80 188

HGLD-630/3 375 260 320 225 160 240 350 180 9 42 65 40 6 13 80 188

HGLD-630/4 435 260 320 290 160 240 415 180 9 42 65 40 6 13 80 188

HGLD-1000/3 505 312 370 378 200 295 470 220 11 50 120 60 8 13 108 250

HGLD-1000/4 625 312 370 498 200 295 590 220 11 50 120 60 8 13 108 250

HGLD-1250/3 505 356 370 378 200 295 470 220 11 50 120 80 8 13 108 250

HGLD-1250/4 625 365 370 498 200 295 590 220 11 50 120 80 8 13 108 250

HGLD-1600/3 505 356 370 378 200 295 470 220 11 50 120 80 10 13 108 250

HGLD-1600/4 625 356 370 498 200 295 590 220 11 50 120 80 10 13 108 250

HGLD-2000A～3200A 雙電源開關的外形與安裝尺寸

HGLD-32～3200A 雙電源開關的使用與調試
開關使用說明
1、非專業人士，請勿安裝;非本公司許可，請勿拆開，以免損壞。
2、使用安裝前，請仔細認真閱讀本說明書，以免使用不當。
3、開關内部控制電源額定電壓為220V，取自常用電源的C1.N1與備用電源的C2.N2，在85%-110%的額定控制電壓範圍内，開關方可正常工作。
4、開關進線端電源應有過壓保護，以免電壓過高而損壞内部線路闆或控制電機。
5、開關出線端應有短路保護，以免短路時電流太大而燒壞開關本體。
6、使用安裝時，請将電氣鑰匙鎖關閉，并将開關打到“0”檔。
7、開關接線時，請測量與區分電源進線的A.B.C.N，并接到開關的相應極上。
8、通電使用前，請再次測量C.N電壓是否在85%-11O%的額定控制電壓範圍内，然後開啓電氣鑰匙鎖，正式投入工作。
9、開關正常投入後，請取下電氣鑰匙與操作手柄單獨保管，以防意外。

開關調試說明
1、使用操作手柄，反複操作開關三次，開關應操作靈活。
2、全自動調試：按接線圖接好相應的線，确認無誤後再開啓電氣鎖，然後接通雙路電源，開關應轉到“I”擋；再斷開常用電源，開關應轉到“II”擋：然後再接通常用電源，開關應返回轉到“I”擋。
3、強制“0”調試：任何情況下，啓動強制“0”自鎖按鈕，開關應轉到“0”擋。
4、遠程控制調試啓動“I”擋按鈕，開關應轉到“I”擋；啓動“II”擋按鈕，開關應轉到“II”擋。
5、檢測信号指示燈：常/備用電源通/斷電時，開關“I/II”通斷時，電氣/挂鎖開/關時，各信号指示燈應作相應的指示。
6、調試完後，請先關閉電源，再用手柄将開關轉到“0”擋。

HGLD-32～3200A 雙電源開關的使用與調試

開關的正确安裝方法
