HH15系列隔離開關熔斷器組

HH15系列隔離開關熔斷器組,隔離開關

适用範圍
HH15(QSA)系列隔離開關熔斷器組，HH15A(QA)、HH15P(QP)系列隔離開關，HH15S(QSS)、HH15AS(QAS) HH15PS(QPS)系列雙投轉換開關(以下簡稱開關)，主要适用于具有高短路電流的配電電路和電動機電路中，作為手動不頻繁操作的主開關或總開關。當中QSA系列開關可作電路短路保護之用。
開關符合GB14048.3、IEC60947.3标準，廣泛用于較高級的抽屜式低壓成套裝置中。

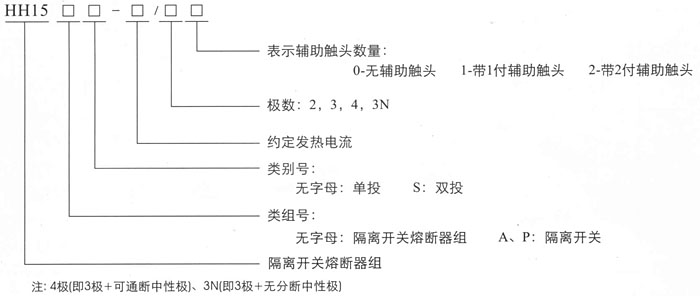

型号含義
HH15系列隔離開關熔斷器組,隔離開關參數
正常工作條件
l、周圍空氣溫度不高于+40℃，不低于-5℃，24h内的平均溫度不超過+35℃。
2、安裝地點的海拔不超過2000m。
3、在周圍空氣溫度為+40℃時相對濕度不超過50%，最濕月的月平均******相對濕度為90%，同時該月的月平均最低溫度為+25℃，并考慮到因溫度變化發生在産品表面上的凝露。
4、周圍環境污染等級為3級。
5、安裝類别為IV類。

開關結構特征
l、隔離開關采用正面旋轉操作方式，由操作機構、觸頭系統、手柄等組成。
2、隔離開關采用全封閉式結構，靜觸頭及滅弧系統均組裝在由新型耐弧工程塑料制成的殼體内，并裝有快速操作機構，開關閉合和分斷的速度與操作者的動作速度無關，因而保證操作人員及設備的安全。
3、隔離開關具有獨特性能的觸頭系統，動觸頭系統均由四個壓縮彈簧的銅滾柱組成，每個滾柱都能單獨滾動，從而更有效地防止觸頭熔焊的發生；發生故障時觸頭壓力随電流的增大而增加，能承受較大的短路電流。
4、操作手柄可安裝在開關櫃門上，當櫃門關上時手柄即與開關的操縱杆楔合，當開關處于閉合位置時，手柄與櫃門聯鎖，可防止櫃門的打開。

主要技(jì )術參數
1、HH15(QSA)系列隔離開關熔斷器組的主要參數(見表1)
2、HH15A(QA)系列隔離開關的主要參數(見表2)
3、HH15P(QP)系列隔離開關的主要參數(見表3)
4、雙投轉換開關的主要參數參照相應的單投開關
5、額定絕緣電壓Ui：660V
6、額定工作電壓Ue：AC380V、660V
7、額定頻率：50Hz
8、額定接通能力(Ar.m.s)：10Ie
9、額定分斷能力(Ar.m.s)：8Ie
10、輔助開關約定發熱電熱電流(AC-15)：5A
表1：HH15(QSA)系列隔離開關熔斷器組的主要參數

約定自由空氣發熱電流Ith（A）		63	125	160	250	400	630	800
額定工作電流Ie（A）	380V/AC-23B	63	125	160	250	400	630	800
額定工作電流Ie（A）	660V/AC-22B	63	100	160	250	315	425	500
額定限制短路電流(kA r.m.s)		50	50	50	50	50	50	50
機械壽命（次）		1700	1400	1400	1400	800	800	500
電壽命(次)		300	200	200	200	200	200	100
選用熔斷體	380V/AC-23B	NT00-63	NT00-125	NT00-160	NT1-250	NT2-400	NT3-630	NT3-800
選用熔斷體	660V/AC-22B	NT00-63	NT00-100	NT00-160	NT1-250	NT2-315	NT3-425	NT3-500
操作力矩（N.m）		7.5		16			30
重量(kg 不含手柄)		1.6	1.7	4.1	4.5	4.7	14.0	14.5

表2：HH15A(QA)系列隔離開關的主要參數

約定自由空氣發熱電流Ith（A）		125	200	400	630	1000
額定工作電流Ie（A）	380V/AC-23B	125	200	400	630	1000
	660V/AC-21B	125	200	400	630	1000
	660V/AC-22B	125	160	315	425	630
額定短路接通能力(kA r.m.s)		20	20	50	50	50
額定短時耐受電流(kA r.m.s)		4	4	15	15	15
機械壽命（次）		1400	1400	800	800	500
電壽命(次)		200	200	200	200	100
操作力矩（N.m）		7.5		16		30
重量(kg 不含手柄)		1.5	1.6	4.1	4.3	11.7

表3：HH15P(QP)系列隔離開關的主要參數

約定自由空氣發熱電流Ith（A）		250	630	1000	1250	1600	2500	3150
額定工作電流Ie（A）	380V/AC-23B	250	630	1000	1250	1600	2500	3150
	660V/AC-21B	250	630	1000	1250	1600	2500	3150
	660V/AC-22B	250	630	630	800	800	/	/
額定短路接通能力(kA r.m.s)		39	60	60	85	85	130	130
額定短時耐受電流(kA r.m.s)		8	32	32	50	50	80	80
機械壽命（次）		1400	800	500	500	500	300	300
電壽命(次)		200	200	100	100	100	100	100
操作力矩（N.m）		7.5	16		30		70
重量(kg 不含手柄)		1.9	5.0	5.4	14.0	14.5	49.0	52.5

HH15系列隔離開關熔斷器組

表4 HH15(QSA)-63-800A的外形與安裝尺寸

産品型号	外形尺寸			外形尺寸				端子尺寸
産品型号	A	B	C	D	E	F	L	R	S	T	X
HH15(QSA)-63/2	120	100	168	98	90	6.5	238-280	12	6	2	M5
HH15(QSA)-63/3	155	100	168	133	90	6.5	238-280	12	6	2	M5
HH15(QSA)-125/2	120	116	168	98	90	6.5	238-280	15	7.5	3	M6
HH15(QSA)-125/3	155	116	168	133	90	6.5	238-280	15	7.5	3	M6
HH15(QSA)-160/2	187	146	190	100	128	7.0	320-370	20	10	4	M8
HH15(QSA)-160/3	240	146	190	100	128	7.0	320-370	20	10	4	M8
HH15(QSA)-250/2	195	160	210	100	128	7.0	320-370	25	12.5	4	M10
HH15(QSA)-250/3	248	160	210	100	128	7.0	320-370	25	12.5	4	M10
HH15(QSA)-400/2	195	160	210	100	128	7.0	320-370	25	12.5	6	M10
HH15(QSA)-400/3	248	160	210	100	128	7.0	320-370	25	12.5	96	M10
HH15(QSA)-630/2	256	270	253	226	214	9.0	335-380	40	20	6	M12
HH15(QSA)-630/3	344	270	253	314	214	9.0	335-380	40	20	6	M12
HH15(QSA)-800/2	256	350	253	226	214	9.0	335-380	50	20/40	6	2-M12
HH15(QSA)-800/3	344	350	253	314	214	9.0	335-380	50	20/40	6	2-M12

表5 HH15A(QA)-125-1000A的外形與安裝尺寸

産品型号	外形尺寸			外形尺寸				端子尺寸
産品型号	A	B	C	D	E	F	L	R	S	T	X
HH15A(QA)-125/2	120	116	130	98	90	6.5	230-280	15	7.5	3	M6
HH15A(QA)-125/3	155	116	130	133	90	6.5	230-280	15	7.5	3	M6
HH15A(QA)-200/2	120	128	130	198	90	6.5	230-280	20	10	3	M8
HH15A(QA)-200/3	155	128	130	133	90	6.5	230-280	20	10	3	M8
HH15A(QA)-400/2	187	160	152	100	128	7.0	320-370	25	12.5	4	M10
HH15A(QA)-400/3	240	160	152	100	128	7.0	320-370	25	12.5	4	M10
HH15A(QA)-630/2	187	170	152	100	128	7.0	320-370	30	15	6	M10
HH15A(QA)-630/3	240	170	152	100	128	7.0	320-370	30	15	6	M10
HH15A(QA)-1000/2	256	270	190	226	214	9.0	335-380	40	20	6	M12
HH15A(QA)-1000/3	344	270	190	314	214	9.0	335-380	40	20	6	M12

HH15系列隔離開關熔斷器組

表6 HH15(QP)-250-1600A的外形與安裝尺寸

産品型号	外形尺寸			外形尺寸				端子尺寸
産品型号	A	B	C	D	E	F	L	R	S	T	X
HH15P(QP)-250/2	120	142	130	98	90	6.5	238-280	25	12.5	4	M10
HH15P(QP)-250/3	155	142	130	133	90	6.5	238-280	25	12.5	4	M10
HH15P(QP)-630/2	187	170	152	100	128	7.0	320-370	30	15	5	M10
HH15P(QP)-630/3	240	170	152	100	128	7.0	320-370	30	15	5	M10
HH15P(QP)-1000/2	187	220	152	100	128	7.0	320-370	40	20	6	M12
HH15P(QP)-1000/3	240	220	152	100	128	7.0	320-370	40	20	6	M12
HH15P(QP)-1250/2	256	350	190	226	214	9.0	335-380	40	20	10	2-M12
HH15P(QP)-1250/3	344	350	190	314	214	9.0	335-380	40	20	10	2-M12
HH15P(QP)-1600/2	256	350	190	226	214	9.0	335-380	50	20	10	2-M12
HH15P(QP)-1600/3	344	350	190	314	214	9.0	335-380	50	20	10	2-M12

4、HH15P(QP)-2500、3150A的外形與安裝尺寸(見圖10、表7)

表7：HH15P(QP)-2500、3150A的外形與安裝尺寸

産品型号	外形尺寸			外形尺寸				端子尺寸
産品型号	A	B	C	D	E	F	L	Y	T1	T2
HH15P(QP)-2500/3	390	416	360	368	142	9.0	505-550	226	12	8
HH15P(QP)-3150/3	390	424	360	368	142	9.0	505-550	230	14	10

5、雙投轉換開關由兩台相應的單投開關在底闆上左右并排組裝而成，其外形與安裝尺寸(見表8、圖11)
表8：雙投轉換開關的外形與安裝尺寸

産品型号	外形尺寸			外形尺寸
産品型号	A	B	C	D	E	F	L
QSS-63.125；QAS-125.200；QPS-250	430	170	192	385	118	9	220-280
QSS-160.250；QAS-400.630；QPS-630.1000	630	190	242	588	128	9	300-380
QSS-630.800；QAS-1000；QPS-1250-3150	950	263	254	908	180	9	400-480

6、面闆開孔尺寸(見圖12)

1、安裝深度
安裝深度指安裝闆(腳)至面闆表面的距離，安裝尺寸中“L”為開關出廠時正常給定的安裝深度，若用戶要求“L”以外的安裝深度時，請在訂貨時說明。
2、安裝順序
如圖所示，開關安裝順序為 開關本體→操縱方軸→櫃門面闆→操作手柄，安裝時手柄應處于水平位置，并指示“0”位。

3、調整方軸的深度
根據開關到櫃門面闆的距離，在安裝深度L值的範圍内調整方軸的深度(若距離較小，低于L值中最小值，可将方軸鋸掉一部份)，調定後鎖緊固定螺栓。
4、安裝手柄
根據方軸的軸中心或通過開關外形與安裝尺寸的計算，确定手柄的安裝中心位置，并按面闆開孔尺寸(見圖12)在櫃門面闆上開孔，然後将手柄固定在櫃門面闆上。
5、雙投轉換開關中方軸的裝配
如圖所示：
1)将一圈套套在方軸上，并保證尺寸C不小于表8中C值，然後擰緊圈套上的緊固螺釘;
2)将方軸垂直穿入支架中心孔，把另一圈套自下向上套入方軸，再将方軸下端穿入齒輪孔，然後将下圈套端面貼近支架中心孔下端面後擰緊螺釘。
【注意裝配前應使兩邊開關均處于斷開“0”位置)

使用與維護
1、開關應水平安裝，安裝前應使開關處于斷開位置。對于QSA系列開關，應配用NT型熔斷器，其性能應符合GB13539.1和GB13539.2的要求，且所配熔斷嚣應具有相應的額定電流和短路分斷能力。當開關用于電動機電路時，允許熔斷器額定電流大于開關的約定發熱電流。
2、首次使用QSA系列開關時，應先将配套的絕緣隔闆依次插好，再裝人熔斷器并插人到位。
3、順時鍾旋轉操作手柄，可使開關閉合；逆時鍾旋轉操作手柄，可使開關斷開。每次操作前，應注意開關的指示狀态，在分斷位置0時，開關隻能順時鍾操作使其閉合，在閉合位置I時，開關隻能逆時鍾操作使其斷開。．
4、開關的操作手柄及其機構具有保護功能；開關閉合時，櫃門不能打開；櫃門打開時，開關不能閉合。
5、為防止無關人員的誤操作．不管開關處于什麽位置，都可用挂鎖鎖住：将手柄上方顔色不同的聯鎖件拉出用挂鎖鎖住，手柄便不能再轉動。
6、櫃門的緊急開啓：當由于某種原因，開關閉合後手柄再無法轉到分斷位置，同時櫃門也不能打開時，則用直徑小于2.5mm的鋼絲頂進方形手柄座側面的一個小圓孔内，使鋼絲推動手柄中的固定闆并同時開門，櫃門便可打開。
7、開關可裝l～2個輔助開關，每個輔助開關具有一常開一常閉兩組觸頭，對于QSA-63～400、QA-125～630、QP-250～1000，輔助開關直接裝在開關面闆上的支持件上：對于QSA-630、800、QA-1000、QP-1250～3150，輔助開關裝在開關的兩側面上，并用固定片将其固定。
用戶須知
1、QSA系列開關必須與熔斷器配套使用，熔斷器可由用戶自備，但請選用較好的熔斷器，以防溫升偏高。
2、我公司所提供的開關價格是不含熔斷器的，若用戶在訂貨時提出．我公司可配套提供熔斷器，但一般不裝在開關本體上。
3、用戶打開包裝時，請查看以下配件：
a)開關本體：1台 b)絕緣隔闆：5塊(QSA專用)
c)方軸、手柄：1套 d)合格證、說明書：1份
