HGLR隔離開關熔斷器組

詳細信息

詳細信息

HGLR隔離開關熔斷器組

HGLR隔離開關熔斷器組,負荷隔離開關

适用範圍
HGLR系列隔離開關熔斷器組(以下簡稱開關)，适用于交流50Hz、額定電壓至660V、額定電流至630A的工企業配電網中：廣泛用于具有高短路電流的配電電路和電動機電路中，用作手動不頻繁接通與分斷電路或電氣隔離之用；可帶負荷操作，并作電路短路保護之用。
開關造型美觀、新穎簡潔，并符合IEC60947-3、GBl4048.3标準。
型号及含義
HGLR隔離開關熔斷器組,負荷隔離開關參數

開關結構特征
1、開關采用玻璃纖維增強不飽和聚脂模塑料及手動操作手柄，具有很高的介電性能、防護能力及可靠的操作安全性。
2、開關采用彈簧蓄能、瞬時釋放的加速關合機構及同時接通與分斷并聯多斷點的觸頭結構，極大的提高了産品的電氣性能與機械性能。
3、開關160A、250A、400A采用模塊式設計，630A采用整體式結構，可确保帶負載操作及通斷可靠的過電流與短路安全保護。
4、開關有2極、3極、4極(3極+可通斷中性極)之分。
5、手柄可直接裝在開關上操作(簡稱櫃内操作)，也可通過加長軸在配電櫃門外操作(簡稱櫃外操作)。
6、可根據需要提供常開常閉輔助觸點及闆後接線方式。
主要技(jì )術參數

産品型号	HGLR-160	HGLR-250	HGLR-400	HGLR-630
額定絕緣電壓Ui	660V	660V	660V	660V
額定頻率	50Hz	50Hz	50Hz	50Hz
使用類别	AC-23B	AC-23B	AC-23B	AC-23B
額定工作電壓Ue	380V	380V	380V	380V
額定工作電流Ie	160A	250A	400A	630A
額定接通能力(峰值)	1600A	2500A	4000A	6300A
額定分斷能力(峰值)	1280A	2000A	3200A	5040A
額定限制短路電流(峰值)	50KA	50KA	50KA	50KA
機械壽命(次)	3000	3000	2000	1000
電壽命(次)	1000	1000	800	500
配用熔斷體	NT00-160	NTl-250	NT2-400	NT3-630
操作力矩(N.m)	10	15	20	30
重量(kg　不含手柄)	1.9	3.3	4.8	14.6

外形與安裝尺寸

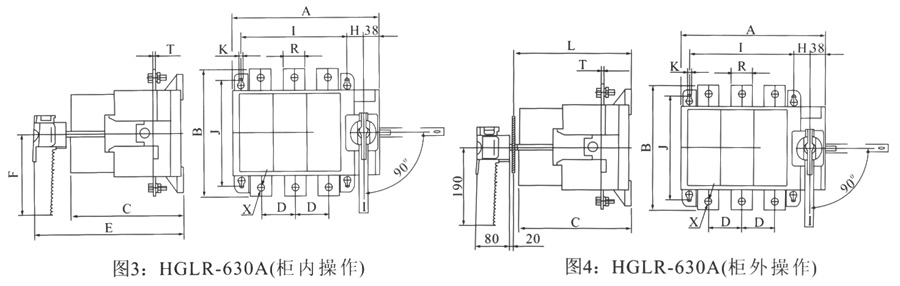

1.HGLR-160-630A外形及安裝尺寸

表2：HGLR-160-630A的外形與安裝尺寸

産品型号	外形尺寸						安裝尺寸					端子尺寸
産品型号	A	B	C	D	E	F	H	I	J	K	L	R	T	X
HGLR-160/3	163	162	128	37	190	115	68	37	125	6	220-300	20	2.5	M8
HGLR-160/4	200	162	128	37	190	115	68	74	125	6	220-300	20	2.5	M8
HGLR-250/3	235	196	148	60	200	145	92	60	140	6	220-300	34	2.5	M10
HGLR-250/4	295	196	148	60	200	145	92	120	140	6	220-300	34	2.5	M10
HGLR-400/3	278	205	150	67	200	145	122	67	150	6	220-300	50	2.5	M10
HGLR-400/4	345	205	150	67	200	145	122	134	150	6	220-300	50	2.5	M10
HGLR-630/3	346	300	270	80	350	190	38	250	250	9	330-380	50	7	M12
HGLR-630/4	426	300	270	80	350	190	38	330	250	9	300-380	50	7	M12

面闆開孔尺寸（見圖5）

使用安裝說明
1、開關應水平安裝，安裝前應使開關處于斷開位置。
2、開關應配用NT型熔斷器．其性能應符合GBl3539.1和GB13539.2的要求，且所配熔斷器應具有相應的額定電流和短路分斷能力。當開關用于電動機電路時，允許熔斷器額定電流大于開關的約定發熱電流。
3、安裝尺寸中“L”為開關出廠時正常給定的安裝深度，指安裝闆（腳）至面闆表面的距離；使用安裝時請根據開關到櫃門面闆的距離．在安裝深度L值的範圍内調整方軸的深度（若距離較小，低于L值中最小值，可将方軸鋸掉一部份)，調定後鎖緊固定螺栓。若用戶要求“L”以外的安裝深度時，請在訂貨時說明。
4、根據開關的外形與安裝尺寸确定手柄的安裝中心位置，并按面闆開孔尺寸(見圖5)在櫃門面闆上開孔，然後将手柄固定在櫃門面闆上。
5、順時鍾旋轉操作手柄，可使開關閉合；逆時針旋轉操作手柄，可使開關斷開。每次操作前，應注意開關的指示狀态；在分斷位置0時，開關隻能順時鍾操作使其閉合；在閉合位置I時，開關隻能逆時鍾操作使其斷開。

用戶須知
1、HGLR系列開關必須與熔斷器配套使用，熔斷器可由用戶自備．但請選用較好的熔斷器，以防溫升偏高。
2、我公司所提供的開關價格是不含熔斷器的．若用戶在訂貨時提出．我公司可配套提供熔斷器．但一般不裝在開關本體上。
3、用戶訂貨時請注明開關型号規格、開關極數及熔斷體額定電流等。
