HR17B系列熔斷式隔離開關

HR17B系列熔斷式隔離開關,負荷隔離開關

開關簡介
HR17B系列熔斷器式隔離開關可帶負荷操作，适用于額定電流40A～1600A，有1組、2組、3組、4組之分。既可挂裝在母線上，也可安裝在固定闆上；并提供了上下端輸入輸出結構，帶刀口引入及滅弧裝置;且開關罩上不定期有封閉的檢測孔，内置信号開關、檢測開關。可選配熔絲監測器，亦可做刀開關使用。
開關造型美觀、新穎簡潔，符合IEC60947-3、GBl4048.3标準。
型号及含義
HR17B系列熔斷式隔離開關,負荷隔離開關參數

主要技(jì )術參數

産品型号	HR17B-40	HR17B-63	HR17B-160	HR17B-250	HR17B-400	HR17B-630
額定絕緣電壓Ui	690V	690V	690V	690V	690V	690V
額定工作電壓Ue	400V	400V	400V	400V	400V	400V
額定工作電流Ie	40A	63A	160A	250A	400A	630A
額定短路接通能力Icm	400A	630A	1600A	2500A	4000A	6300A
額定限制短路電流Inc	50kA	50kA	50kA	50kA	50kA	50kA
使用類别	AC-23B	AC-23B	AC-23B	AC-23B	AC-23B	AC-23B
配用熔斷體	RT14-40	RT14-63	RT100-160	NT1-250	NT2-400	NT3-630

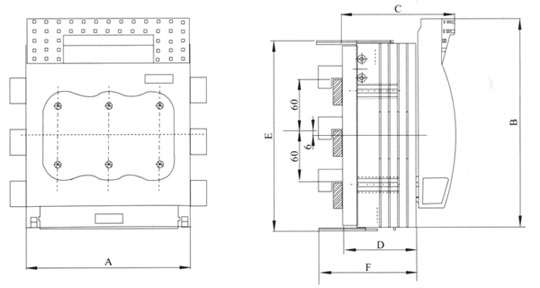

HR17B-160-630A挂接式外形與安裝尺寸
HR17B系列熔斷式隔離開關,負荷隔離開關參數

型号	A	B	C	D	E	F
HR17B-160/32	106	200	97	60	200	87
HR17B-250/32	185	247	128	88	221	110
HR17B-400/32	210	290	145	97	268	125
HR17B-630/32	256	300	160	112	285	139

HR17B-40-630A固定式外形與安裝尺寸

型号		外形尺寸				外形尺寸
型号		A	B	C	D	a	b	фc
HR17B-40	2極	55	116	76	150	25	-	ф6
HR17B-40	3極	76	116	76	150	42	-	ф6
HR17B-63	2極	74	116	76	150	35	-	ф6
HR17B-63	3極	105	116	76	150	62	-	ф6
HR17B-160	2極	75	200	83	205	43	25	ф7
	3極	106	200	83	205	66	25	ф7
	4極	138	200	83	205	100	25	ф7
HR17B-250	2極	128	247	110	295	72	50	ф11
	3極	185	247	110	295	114	50	ф11
	4極	242	247	110	295	172	50	ф11
HR17B-400	2極	145	290	125	340	80	50	ф11
	3極	210	290	125	340	130	50	ф11
	4極	276	290	125	340	195	50	ф11
HR17B-630	2極	175	300	145	360	90	50	ф11
	3極	256	300	145	360	162	50	ф11
	4極	340	300	145	360	243	50	ф11

HR17B-160-1600A單組（1極）外形與安裝尺寸
